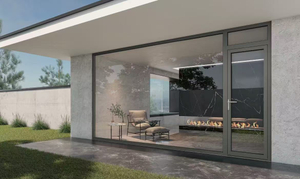

Ventanas abatibles serie 67

Presupuesto

1Ancho de hoja: 450 mm-1200 mm

2Altura de hoja: 500 mm-2100 mm

3Peso máximo de la hoja: 100 kg.

Parámetros técnicos

1Tamaño de la superficie visual :

Ø Marco de ventana: 29 mm.

Ø Marco de ventana: 72,6 mm.

2Ancho del perfil:

ØMarco: 67mm

Ø hoja: 77 mm

3Rango de espesor total del vidrio: 30 mm-49 mm

4Tamaño de la tira de aislamiento: 24 mm.

Valor U típico de productos tipo ventana: 1,4 -2,0 W/(·K) (Dependiendo de la configuración del vidrio, el rendimiento de aislamiento de toda la ventana varía según la configuración del vidrio)

Características del producto

1Realice tres capas de sellado de tiras de caucho, con la tira de caucho del medio utilizando completamente el principio de igual presión, lo que resulta en un mejor efecto de sellado;

2La poderosa estructura del punto de bloqueo y el exclusivo diseño antipalanca hacen que el producto tenga un excelente efecto antipalanca;

3La aplicación de tiras de gomaespuma de grado automotriz tiene una vida útil más larga y una sensación de producto más cómoda;

4Tecnología de procesamiento estandarizada que equilibra la eficiencia y la calidad；

5Múltiples combinaciones de materiales para satisfacer las necesidades de construcción de rejillas súper grandes;

		Categoría de producto	1 nivel	2 niveles
Nombre del producto	Ventanas abatibles serie 72		Ventanas y puertas de aluminio	Ventanas de aluminio

Especificaciones técnicas

Espesor	1,8 mm	Marco de ventana	Ø29mm
Cojinete	100 kg	marco de ventana	72,6 mm de diámetro
Ancho de la hoja	450-1200 mm	Marco	67mm
Altura de la hoja	500-2100 mm	Faja	Ø77mm
Vidrio estándar	30-49 mm	valor U	1,4 -2,0 W/(·K)
Hardware	TODN
Rendimiento de aislamiento térmico (UW)	1,3-1,6 W/m²K
Rendimiento de resistencia a la presión del viento	+4500Pa
Rendimiento del aislamiento acústico	Rw hasta 40dB
Estanqueidad al agua Rendimiento	+700Pa
Estanqueidad al aire/(m·h）	q10≤ 0,5m³

Material de embalaje

Película de PE
Protector de esquinas de PVC
